Trong thời đại công nghiệp 4.0, máy hiện sóng đã trở thành công cụ không thể thiếu trong ngành điện tử. Thiết bị này cho phép kỹ sư và nhà nghiên cứu quan sát, phân tích và đo lường các tín hiệu điện một cách chính xác. Với sự phát triển của công nghệ, máy hiện sóng ngày càng được tích hợp nhiều tính năng thông minh, giúp việc phân tích và đo lường trở nên dễ dàng và chính xác hơn.

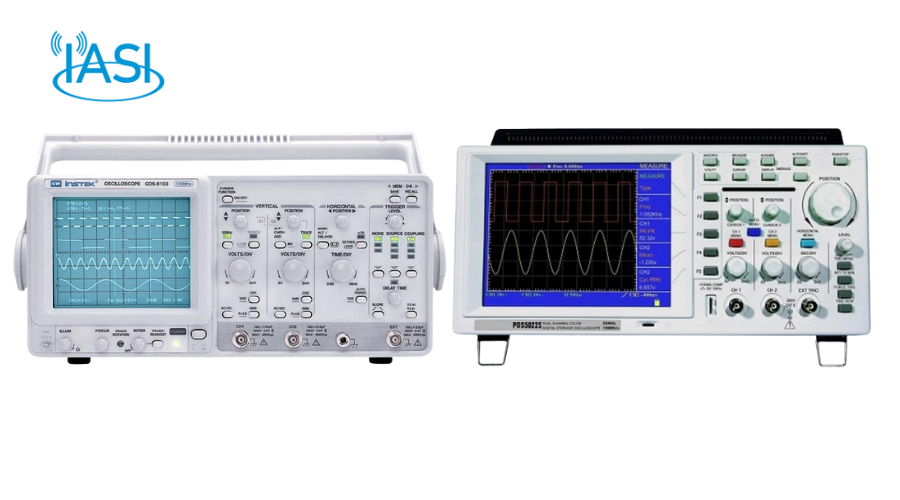

Máy hiện sóng (Oscilloscope) là thiết bị đo lường điện tử cho phép quan sát và phân tích tín hiệu điện theo thời gian thực. Thiết bị này đóng vai trò quan trọng trong nghiên cứu, phát triển và bảo trì các hệ thống điện tử.
Máy hiện sóng được trang bị nhiều nút điều khiển và cổng kết nối quan trọng, mỗi thành phần đều có chức năng riêng biệt. Nút POWER là công tắc chính để bật/tắt thiết bị, trong khi INTENSITY cho phép điều chỉnh độ sáng của tia quét để có được hình ảnh rõ nét nhất. Khi tia quét không nằm ngang hoàn hảo, người dùng có thể sử dụng TRACE ROTATION để điều chỉnh, và FOCUS giúp tối ưu độ nét của tia sáng.
Để phục vụ công việc kiểm tra linh kiện, máy được trang bị COMP. TEST cùng với COMP TEST JACK, cho phép kiểm tra các thành phần như tụ điện và điện trở. Cổng GND đóng vai trò mass, kết nối với sườn máy hoặc linh kiện cần đo. Đặc biệt, tính năng CAL (2VPP) cung cấp sóng vuông chuẩn 2Vpp ở tần số 1KHz, giúp kiểm tra độ chính xác của máy và phát hiện méo tín hiệu từ đầu đo.
Một tính năng hữu ích khác là BEAM FIND – khi được kích hoạt, nó sẽ đưa vệt sáng về trung tâm màn hình, không bị ảnh hưởng bởi các điều chỉnh khác, giúp người dùng dễ dàng định vị tia sáng. Việc nắm vững các thành phần này là nền tảng quan trọng để vận hành máy hiện sóng hiệu quả và chính xác.
Máy hiện sóng là công cụ quan trọng trong việc phân tích tín hiệu điện, với nhiều ứng dụng tiêu biểu. Một trong những ứng dụng phổ biến là đo điện áp đỉnh-đỉnh (Vpp), tức là điện áp tính từ đỉnh dưới đến đỉnh trên của tín hiệu. Máy hiện sóng cũng giúp tính chu kỳ (T) và tần số (f) của tín hiệu, cho phép đánh giá đặc tính thời gian của tín hiệu điện. Bên cạnh đó, việc tính điện áp DC của tín hiệu giúp xác định giá trị điện áp không đổi trong tín hiệu. Cuối cùng, máy hiện sóng còn hỗ trợ đo độ lệch pha giữa hai tín hiệu, điều này rất quan trọng trong việc phân tích và tối ưu hóa hệ thống điện tử, đặc biệt là trong các ứng dụng liên quan đến truyền thông và điều khiển.
Keysight Technologies, nhà sản xuất thiết bị đo lường hàng đầu thế giới, cung cấp đa dạng dòng máy hiện sóng phù hợp với nhiều nhu cầu sử dụng khác nhau. Từ nghiên cứu phát triển đến sản xuất, từ giáo dục đến ứng dụng công nghiệp, Keysight luôn có những giải pháp tối ưu.
InfiniiVision XSeries là dòng máy hiện sóng cấp nhập môn của Keysight, cung cấp khả năng đo lường chuyên nghiệp nhưng vẫn dễ sử dụng, rất phù hợp cho người mới bắt đầu. Dòng sản phẩm này bao gồm các model từ DSOX1102A (70MHz) đến MSOX1204G (200MHz), với tính năng kết nối USB và phần mềm điều khiển từ xa, giúp người dùng dễ dàng lưu trữ và phân tích dữ liệu. InfiniiVision XSeries không chỉ đáp ứng nhu cầu học tập mà còn có thể sử dụng trong các ứng dụng cơ bản của nghiên cứu và phát triển, mang lại hiệu quả cao với chi phí hợp lý.
InfiniiVision 2000 X-Series nổi bật với độ rộng băng thông cao và tích hợp nhiều công cụ phân tích nâng cao. Các model từ DSOX2002A đến DSOX2014A có băng thông từ 70MHz đến 100MHz, với tốc độ lấy mẫu lên đến 2 GSa/s, giúp phục vụ tốt các nhu cầu trong các ứng dụng nghiên cứu và phát triển (R&D) cũng như sản xuất công nghiệp. Dòng máy này đặc biệt mạnh mẽ trong việc phân tích tín hiệu và hỗ trợ công việc kiểm tra sản phẩm, giúp nâng cao hiệu quả công việc.
Infiniium Series được thiết kế cho các ứng dụng yêu cầu độ chính xác cực kỳ cao. Với độ rộng băng thông lên đến 33 GHz, dòng máy này lý tưởng cho các nghiên cứu khoa học, phát triển công nghệ tiên tiến và các ứng dụng đòi hỏi khả năng đo lường tín hiệu rất nhanh và phức tạp. Infiniium Series không chỉ cung cấp độ chính xác vượt trội mà còn giúp giảm thiểu sai số trong các môi trường yêu cầu khắt khe về kỹ thuật và thời gian.
EDUX Series là dòng máy hiện sóng dành cho giáo dục và học tập, với giao diện thân thiện và dễ sử dụng. Các model trong EDUX Series có mức băng thông vừa phải, phù hợp với các thí nghiệm và ứng dụng giáo dục, giúp sinh viên và giảng viên dễ dàng tiếp cận và hiểu rõ các nguyên lý đo lường tín hiệu. Đây là lựa chọn lý tưởng cho các lớp học và chương trình đào tạo kỹ thuật.
EXR Series cung cấp khả năng đo lường chính xác và tích hợp nhiều công cụ phân tích mạnh mẽ, giúp đáp ứng các yêu cầu trong các ứng dụng công nghiệp. Dòng máy này lý tưởng cho việc kiểm tra và phân tích tín hiệu trong môi trường sản xuất, đặc biệt là trong các dây chuyền sản xuất hiện đại, giúp tăng cường hiệu quả kiểm tra và cải thiện chất lượng sản phẩm trong thời gian thực.
Các model tiêu biểu trong từng dòng máy:
Tektronix tự hào với lịch sử 75 năm phát triển và đổi mới trong lĩnh vực đo lường điện tử. Từ dòng TBS1000C phổ thông đến MSO5/6 Series cao cấp, Tektronix cung cấp giải pháp đo lường phù hợp với mọi nhu cầu. Điểm mạnh của Tektronix nằm ở việc kết hợp công nghệ tiên tiến với giao diện người dùng thân thiện, giúp người dùng dễ dàng khai thác tối đa hiệu suất của thiết bị.
TBS1000 là dòng máy hiện sóng phổ biến của Tektronix, được thiết kế cho những người mới bắt đầu và những ứng dụng cơ bản. Dòng sản phẩm này bao gồm các model như TBS1052B (50MHz) và TBS1102B (100MHz), với giao diện dễ sử dụng và màn hình màu, giúp người dùng dễ dàng quan sát tín hiệu. TBS1000 cung cấp các tính năng cơ bản nhưng vẫn đảm bảo chất lượng đo lường chính xác, là lựa chọn lý tưởng cho các ứng dụng học tập, nghiên cứu đơn giản và kiểm tra tín hiệu cơ bản.
TBS2000 cung cấp băng thông cao hơn và tốc độ lấy mẫu nhanh hơn so với dòng TBS1000. Các model tiêu biểu như TBS2202 (70MHz) và TBS2204 (100MHz) phù hợp với các ứng dụng nghiên cứu, bảo trì và sản xuất trong các lĩnh vực kỹ thuật. Dòng máy này cung cấp màn hình màu lớn với khả năng phân tích tín hiệu mạnh mẽ, giúp tăng cường hiệu quả công việc và giảm thiểu thời gian cần thiết để thu thập và phân tích dữ liệu.
DPO2000 Series của Tektronix là một dòng máy hiện sóng mạnh mẽ và linh hoạt, đặc biệt phù hợp cho các ứng dụng yêu cầu phân tích tín hiệu phức tạp. Các model như DPO2014 (100MHz) và DPO2024 (200MHz) với tốc độ lấy mẫu lên đến 1 GSa/s giúp phân tích các tín hiệu tốc độ cao và đáp ứng các yêu cầu đo lường chính xác trong nghiên cứu và phát triển, sản xuất công nghiệp, cũng như kiểm tra các thiết bị điện tử.
MSO3000 Series là dòng máy hiện sóng hỗn hợp của Tektronix, tích hợp khả năng đo lường tín hiệu analog và kỹ thuật số trong một thiết bị duy nhất. Các model như MSO3054 (500MHz) và MSO3104 (1GHz) mang lại độ rộng băng thông cao và tính năng phân tích mạnh mẽ, rất phù hợp cho các ứng dụng phát triển sản phẩm, kiểm tra và phân tích tín hiệu trong các hệ thống phức tạp. Dòng máy này cung cấp khả năng phân tích tín hiệu số và tín hiệu tương tự đồng thời, giúp tiết kiệm thời gian và nâng cao hiệu quả công việc.
MSO5000 Series là dòng máy hiện sóng cao cấp của Tektronix, dành cho các ứng dụng yêu cầu độ chính xác và hiệu suất cao. Dòng máy này bao gồm các model như MSO5054 (500MHz) và MSO5104 (1GHz), cung cấp khả năng phân tích tín hiệu với băng thông lên đến 1 GHz và tốc độ lấy mẫu lên tới 5 GSa/s. MSO5000 Series được thiết kế để đáp ứng các yêu cầu đo lường phức tạp trong các lĩnh vực nghiên cứu, phát triển và kiểm tra sản phẩm trong công nghiệp.
Các model tiêu biểu trong từng dòng máy:
Iwatsu, thương hiệu Nhật Bản với hơn nửa thế kỷ kinh nghiệm, nổi tiếng với độ tin cậy và ổn định cao. Dòng DS-5600A và DS-8000 Series của hãng được thiết kế đặc biệt cho môi trường công nghiệp và nghiên cứu chuyên sâu. Với giá thành cạnh tranh và chất lượng đáng tin cậy, Iwatsu là lựa chọn lý tưởng cho các doanh nghiệp vừa và nhỏ.
DS Series là dòng máy hiện sóng phổ biến của Iwatsu, được thiết kế với các tính năng mạnh mẽ và giá cả hợp lý, thích hợp cho các ứng dụng cơ bản đến trung cấp. Các model như DS-6000 và DS-7000 cung cấp băng thông từ 70 MHz đến 500 MHz, hỗ trợ tốc độ lấy mẫu cao và khả năng phân tích tín hiệu mạnh mẽ. Dòng máy này thích hợp cho các kỹ sư và nhà nghiên cứu cần một thiết bị đo lường tín hiệu ổn định và chính xác cho các ứng dụng kiểm tra và bảo trì thiết bị điện tử.
SS Series là dòng máy hiện sóng kỹ thuật số cao cấp của Iwatsu, cung cấp băng thông rộng và khả năng phân tích tín hiệu chi tiết, lý tưởng cho các ứng dụng nghiên cứu và phát triển. Các model như SS-7100 (100 MHz) và SS-7200 (200 MHz) cung cấp khả năng phân tích tín hiệu nhanh chóng và chính xác, đồng thời hỗ trợ các tính năng như ghi dữ liệu và phân tích tần số. Dòng SS Series rất phù hợp cho các ứng dụng yêu cầu độ chính xác và tốc độ đo lường cao trong các môi trường sản xuất và nghiên cứu.
WAVETEC Series là dòng máy hiện sóng của Iwatsu cung cấp giải pháp đo lường linh hoạt với độ phân giải cao. Các model như WAVETEC-1014 và WAVETEC-1024 cung cấp băng thông từ 50 MHz đến 400 MHz, phù hợp với các ứng dụng trong các lĩnh vực như điện tử tiêu dùng, viễn thông và công nghiệp. Dòng máy này hỗ trợ các tính năng nâng cao như phân tích tín hiệu dạng sóng theo thời gian thực và khả năng ghi dữ liệu mạnh mẽ, giúp tiết kiệm thời gian và tăng hiệu quả công việc.
TDS Series của Iwatsu được thiết kế dành cho các ứng dụng yêu cầu độ chính xác cao trong việc đo lường tín hiệu số và analog. Các model như TDS-8000 (500 MHz) và TDS-9000 (1 GHz) cung cấp băng thông và tốc độ lấy mẫu rất cao, cho phép phân tích các tín hiệu phức tạp trong các ứng dụng nghiên cứu, phát triển và thử nghiệm sản phẩm. Dòng TDS Series thích hợp cho các kỹ sư và nhà khoa học trong các lĩnh vực yêu cầu độ phân giải và tốc độ phân tích cực kỳ nhanh chóng.
Các model tiêu biểu trong từng dòng máy:
Mua máy
Máy hiện sóng là thiết bị thiết yếu trong ngành điện tử. Việc lựa chọn giữa Keysight, Tektronix và Iwatsu phụ thuộc vào nhu cầu cụ thể và ngân sách của người dùng. Mỗi thương hiệu đều có những ưu điểm riêng, đáp ứng đa dạng nhu cầu từ giáo dục đến nghiên cứu chuyên sâu.
IASI cung cấp các dòng máy hiện sóng chất lượng cao từ những thương hiệu uy tín như Keysight, Tektronix và Iwatsu, đáp ứng nhu cầu đa dạng từ nghiên cứu, phát triển, sản xuất công nghiệp đến giáo dục. Với các sản phẩm từ máy nhập môn đến các thiết bị chuyên nghiệp như máy DSO, MSO và Analog, IASI đảm bảo phù hợp với mọi yêu cầu của khách hàng. Bên cạnh đó, dịch vụ tư vấn chuyên sâu của IASI giúp khách hàng dễ dàng lựa chọn thiết bị đo lường phù hợp, đảm bảo hiệu quả công việc và nghiên cứu.
Nếu quý khách hàng có nhu cầu sửa chữa hoặc mua mới thiết bị, hãy liên hệ với IASI Technologies. IASI Technologies luôn đưa ra những giải pháp sát với thực tiễn yêu cầu của Quý khách hàng. Vì vậy, để có được những hệ thống tối ưu nhất về tính năng và chi phí Quý khách hàng vui lòng để lại thông tin yêu cầu đến:
